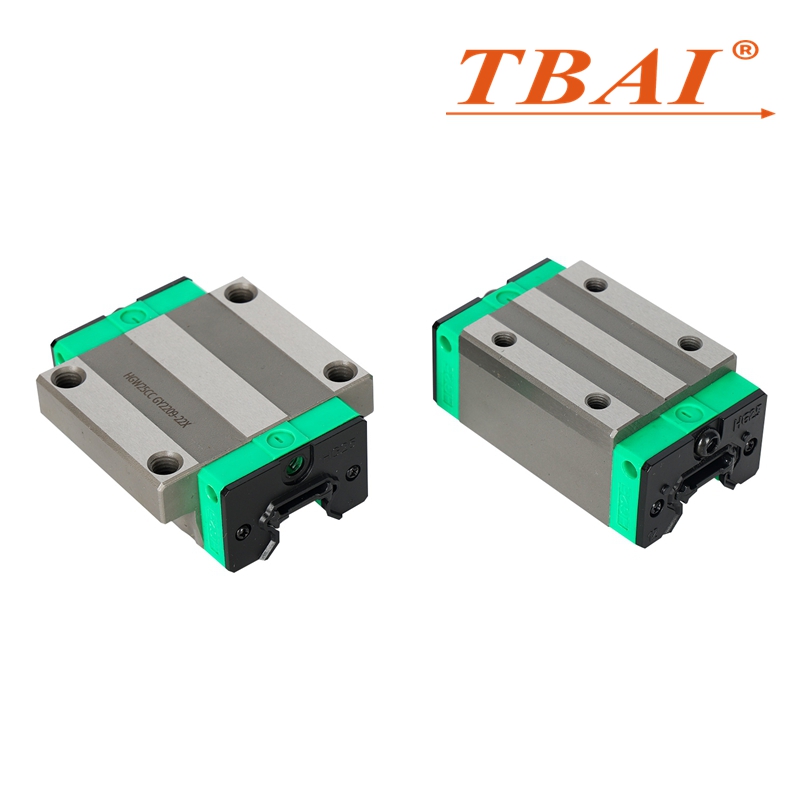

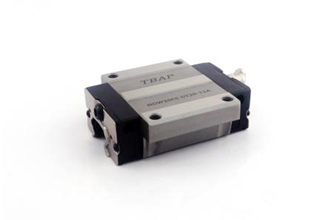

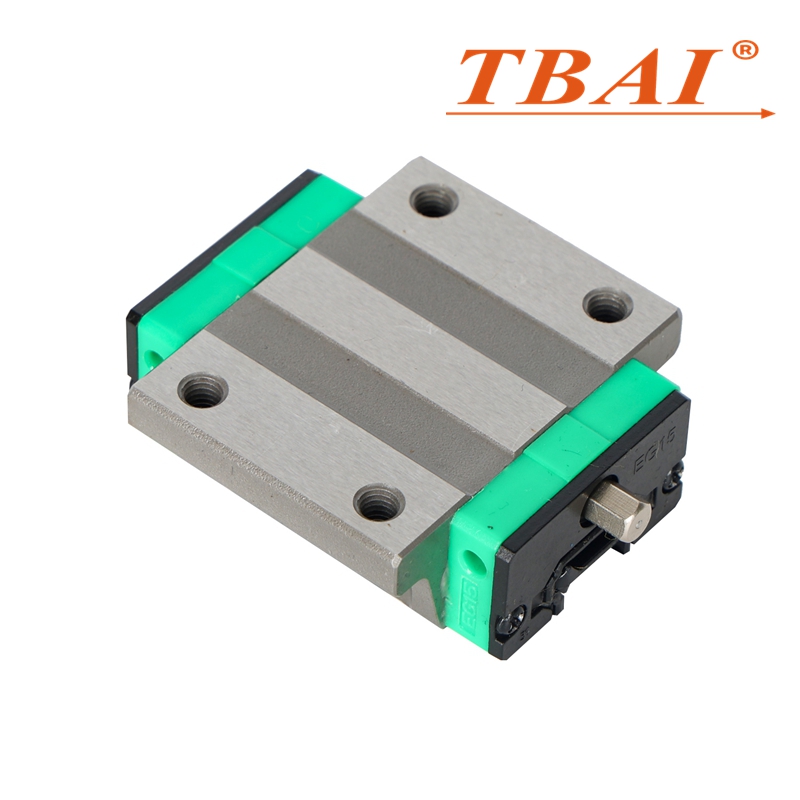

Binario di guida lineare HGW25CC
Processo HIWIN al 100%. & Misurare
Aspetto aggiornato
Alta precisione
Alto carico
Forte rigidità
Rumore basso
Lunga durata
Intercambiabile
Centraggio automatico
Facile da installare
Introduzione al prodotto
HGW25CC La guida lineare è una specifica ampiamente utilizzata, HGW25CC il blocco è un tipo di cursore allargato con flangia, rispetto al blocco HGH25CA, è in grado di fornire un carico più pesante. HGW25CC La guida lineare è estremamente rigida in tutte le direzioni per resistere a carichi dall'alto, dal basso, da sinistra e da destra e ha anche la capacità di allinearsi automaticamente per applicazioni di alta precisione

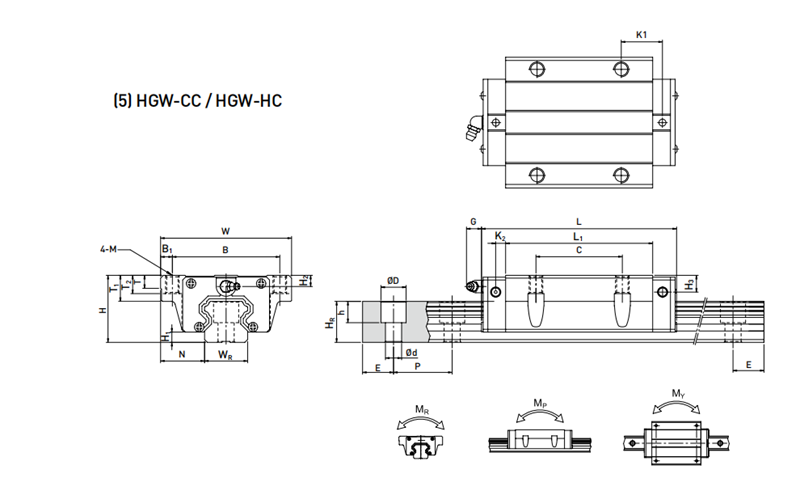

| Specifica | Blocco guida lineare HGW25CC | ||
| Dimensioni dell'assieme | H | 36 | mm |
| H1 | 5.5 | mm | |
| N | 23.5 | mm | |
| Dimensioni del blocco | IN | 70 | mm |
| B | 57 | mm | |
| B1 | 6.5 | mm | |
| C | 45 | mm | |
| L1 | 58 | mm | |
| l | 84 | mm | |
| K1 | 11.8 | mm | |
| G | 12 | mm | |
| Mxl | M8 | mm | |
| T | 8 | mm | |
| H2 | 6 | mm | |
| H3 | 9 | mm | |
| Dimensioni della guida HGR45 | WR | ventitré | mm |
| Risorse Umane | ventidue | mm | |
| D | 11 | mm | |
| H | 9 | mm | |
| D | 7 | mm | |
| P | 60 | mm | |
| E | 20 | mm | |
| Bullone di montaggio per binario | M6x20 | mm | |
| Indice di carico di base | C | 26.48 | kN |
| C0 | 56.19 | kN | |
| Momento nominale statico | SIG | 0,64 | kN-m |
| MP | 0,51 | kN-m | |
| Mio | 0,51 | kN-m | |
| Peso | Bloccare | 0,59 | kg |
| Sbarra | 3.21 | kg/m | |
| NOME DEL PRODOTTO | SPECIFICA | FORMATO DEL PRODOTTO (MM) | PESO | MATERIALE | STANDARD DI PRECISIONE | PRECARICA LE CLASSI | ||
| l | IN | H | KG | |||||
| Guida lineare | HGR25 | 4000 | ventitré | 17.5 | 12.84 | S55C | C/H/P | Z0 / ZA / ZB |
| Blocco quadrato | HGH25CA | 84 | 48 | 34.5 | 0,51 | 20CrMo | ||
| Blocco quadrato allungato | HGH25HA | 104.6 | 48 | 34.5 | 0,69 | 20CrMo | ||
| Blocco Allargabile Con Flangia | HGW25CC | 84 | 70 | 30.5 | 0,59 | 20CrMo | ||
| Prolunga Con Blocco Allargato A Flangia | HGW25HC | 104.6 | 70 | 30.5 | 0.8 | 20CrMo | ||
| BRABD | TBAI/HIWIN/OEM | |||||||

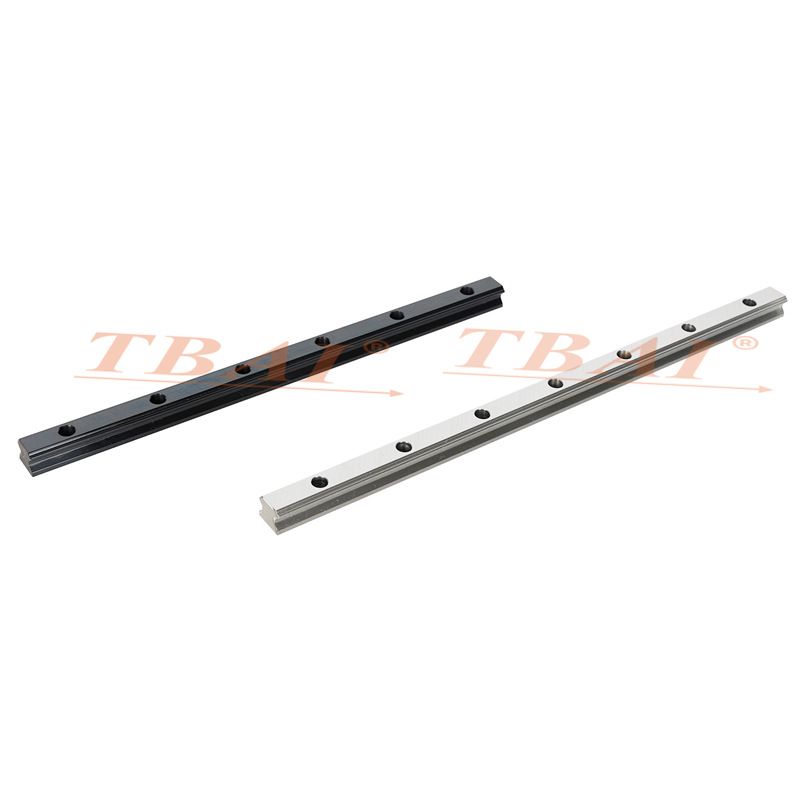

Il colore del blocco guida lineare HGW25CC può essere personalizzato. I seguenti sono colori popolari sul mercato
Utilizzo del prodotto

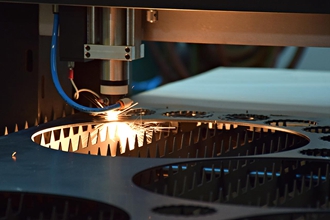

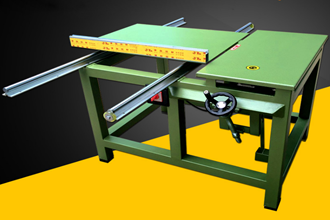

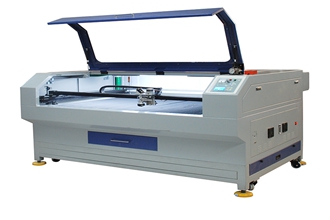

La guida lineare HGW25CC è Marinly utilizzata in macchinari automatici, come macchine per la lavorazione del legno, macchine da taglio laser , attrezzature di rettifica, torni, ecc.

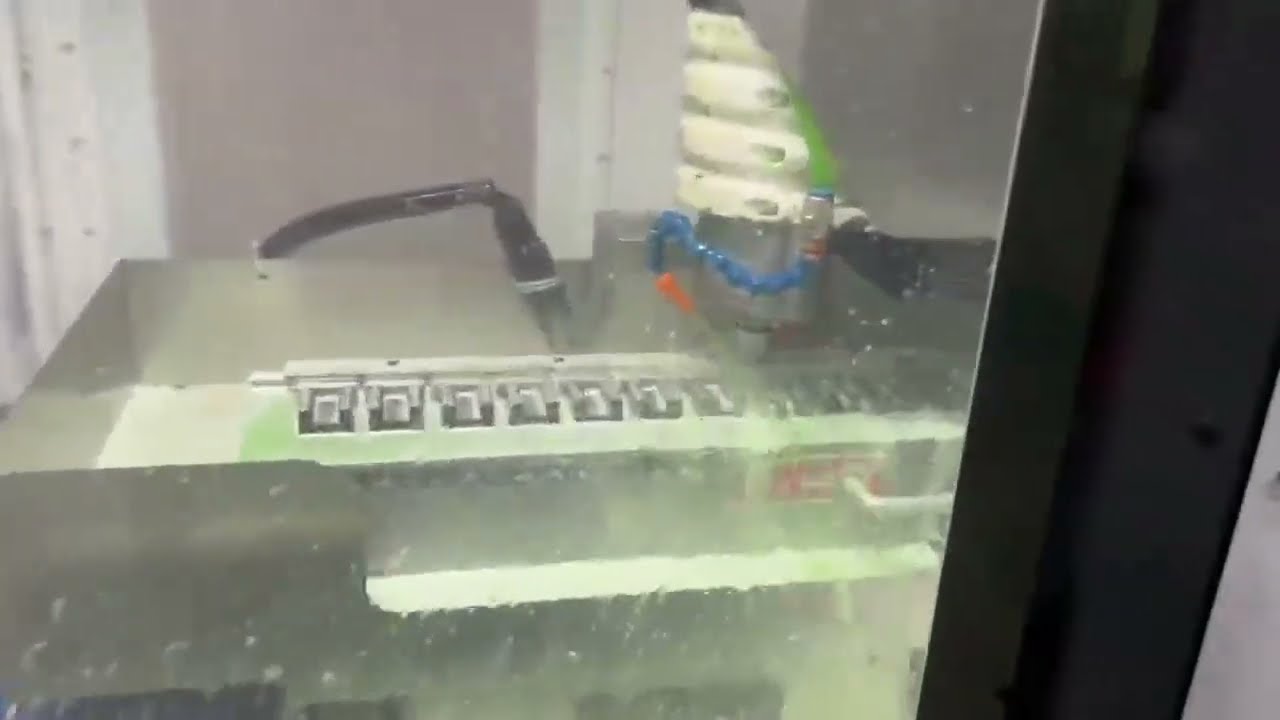

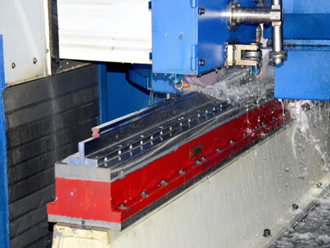

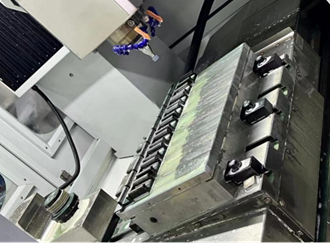

La nostra fabbrica ha introdotto apparecchiature di elaborazione avanzate internazionali e dispone di un team di ricerca e sviluppo professionale, oltre al binario di guida lineare di processo HIWIN, possiamo anche produrre in serie THK ， PMI, TBI processo guida lineare e blocchi.

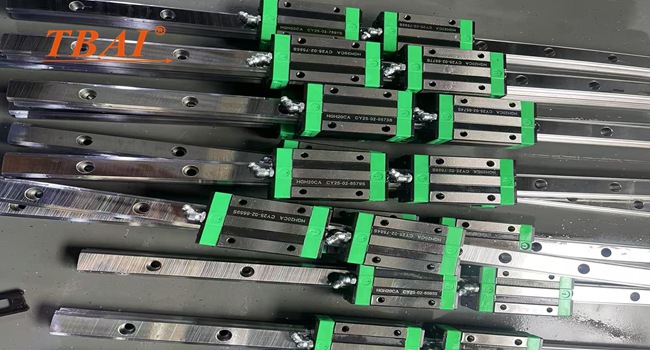

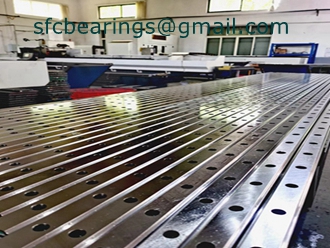

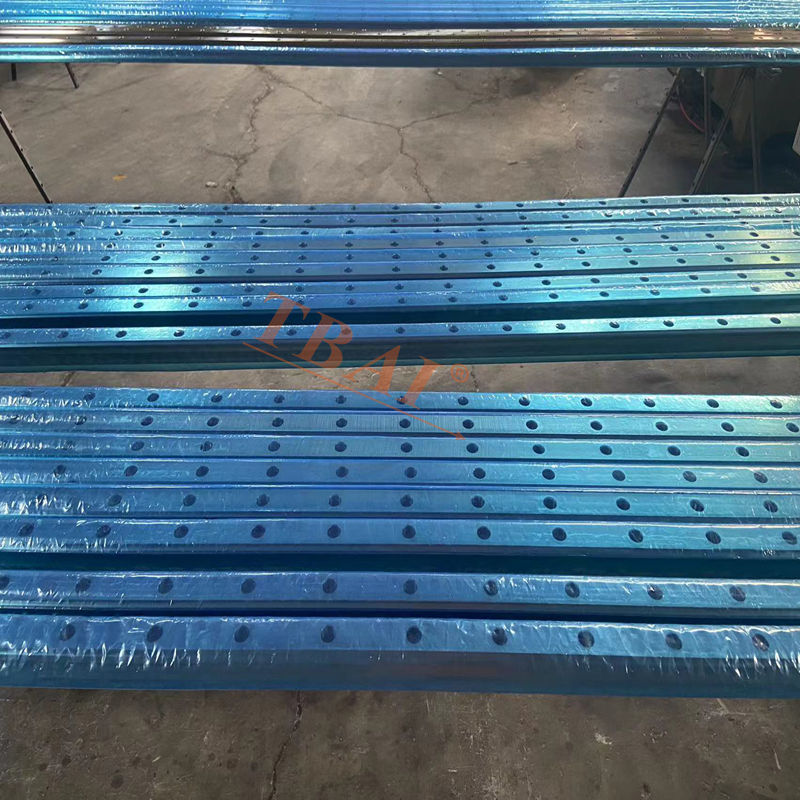

Disponiamo di un gran numero di binari di guida lineari HGW25CC in stock e anche altri modelli sono completi. La nostra azienda ha una capacità di produzione efficiente e capacità di test, siamo in grado di fornire una migliore qualità, tempi di consegna più rapidi e quotazioni più competitive.
Se sei interessato a Binario di guida lineare HGW25CC , non esitate a contattarci.
Alin Manager
Cellulare: +8615806967023
WhatsApp: +8615806967023
WeChat: +8615806967023
E-mail:alina@wmbearings.com
Indirizzo di fabbrica: zona industriale, città di Yandian, Linqing, Shandong, Cina
